塑膠射出機專用模具安全監測儀,或稱為模具監視系統、模具監視器、模具保護裝置、視覺自動檢測系統。主要功能為:保護模具安全、產品射出件檢測、生產前後檢測、監測短射不良品…等。

果昱企業提供您多種品質優良的模具監視器,歡迎與我們連絡洽詢。

proimages/product/01/01-4/SX-910-2.jpg

proimages/product/01/01-4/SX-910-3.jpg



proimages/product/01/01-4/JDM-1300-4.jpg

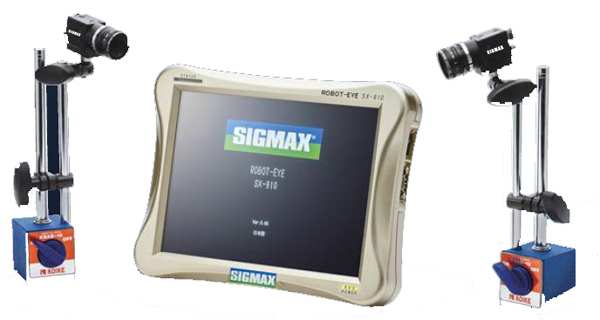

 SX-910 優點

  • 準備模式中有自動調整最佳焦距的功能。
  • 監視區域設定畫面可放大細部規劃區域。
  • 區域設定最多可以設定128個。
  • 4.每個設定區域可各別調整感度。
  • 可記錄NG影像動畫,本體可存30組NG動畫,插入USB可存最多480組。

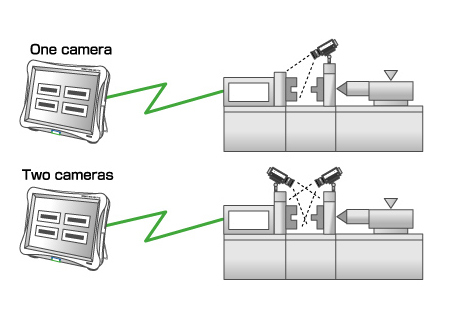

  • CCD可對應30萬畫素及130萬畫素。
  • 觸控螢幕為XGA高畫質(LED背光)。
  • CPU高速處理,影像處理時間0.015秒,2組CCD也可高速處理。
  • 影像儲存為普遍的 USB卡,最大可寫入16GB的影像。
  • 10.4吋的超大螢幕,使用上更輕鬆,重量只有1.25kg

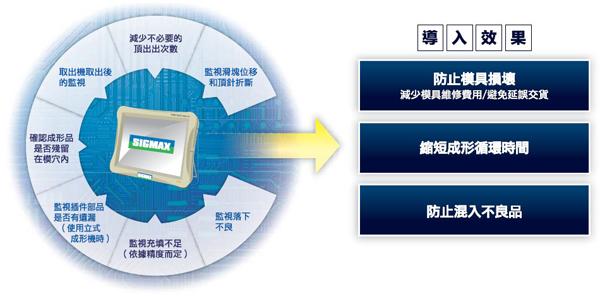

功能:

  • 充填不足監視
  • 落下不良監視
  • 滑塊和頂針折斷監視
  • 降低不必要頂出次數
  • 取出機取出後監視
  • 確認成形品殘留在模穴內
  • 插入部品是否錯誤監視
  • 搭配製程自動化

 proimages/product/01/01-4/SIGMAX_flow_chart.jpg

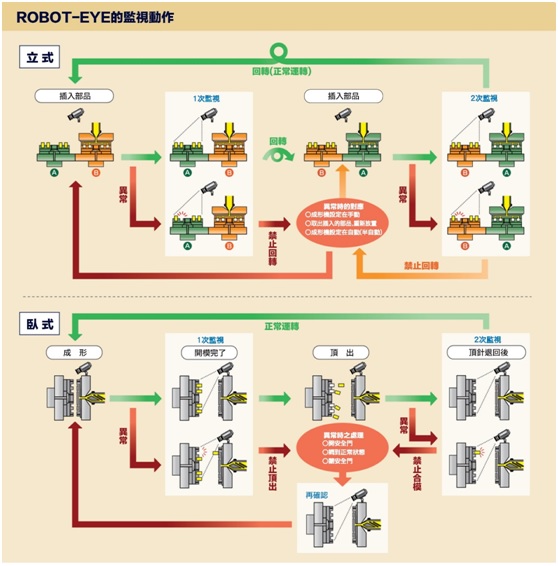

模具監視器動作:

臥式射出機(動畫)

正常運轉

一次監視異常

二次監視成形

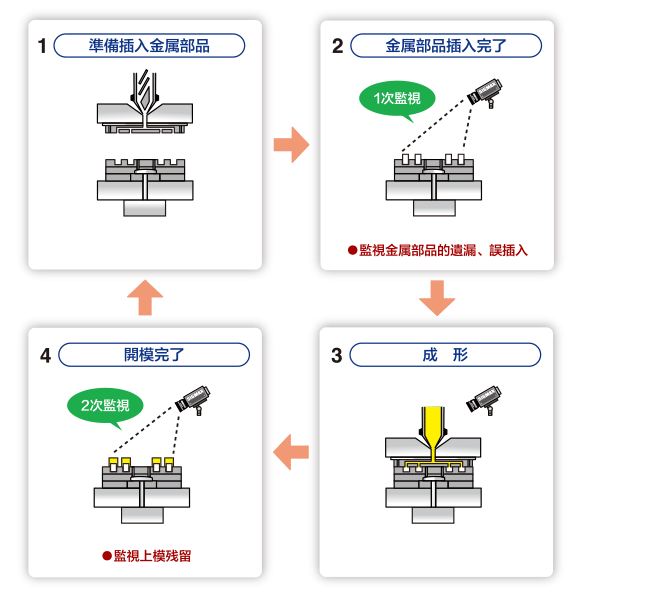

插入成形

proimages/product/01/01-4/img-02-001.png

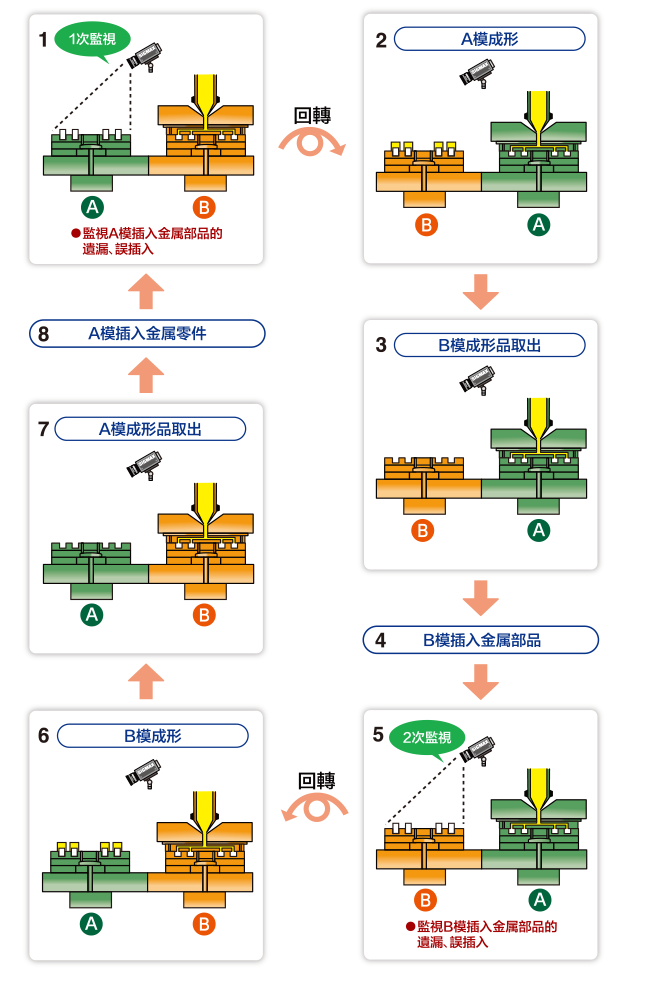

立式迴轉成形

proimages/product/01/01-4/img-02-002.png

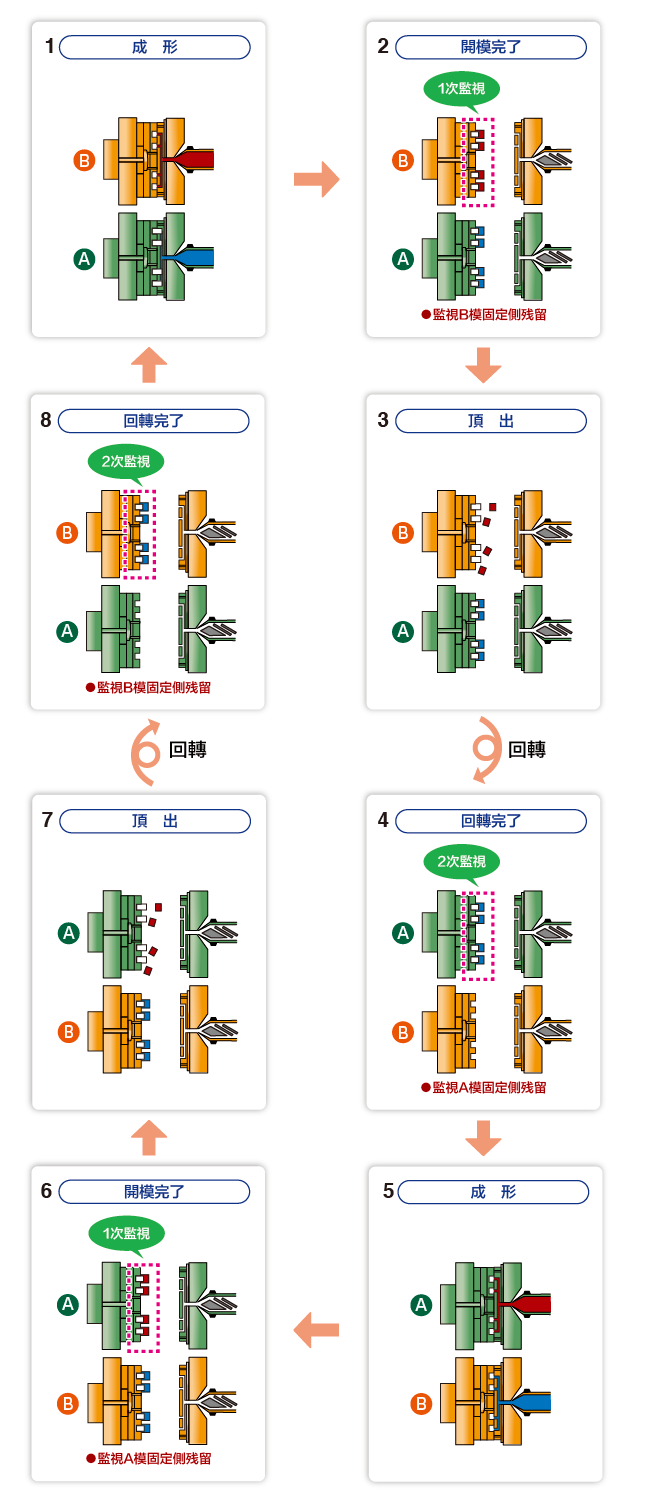

雙色成型

proimages/product/01/01-4/img-02-003.png

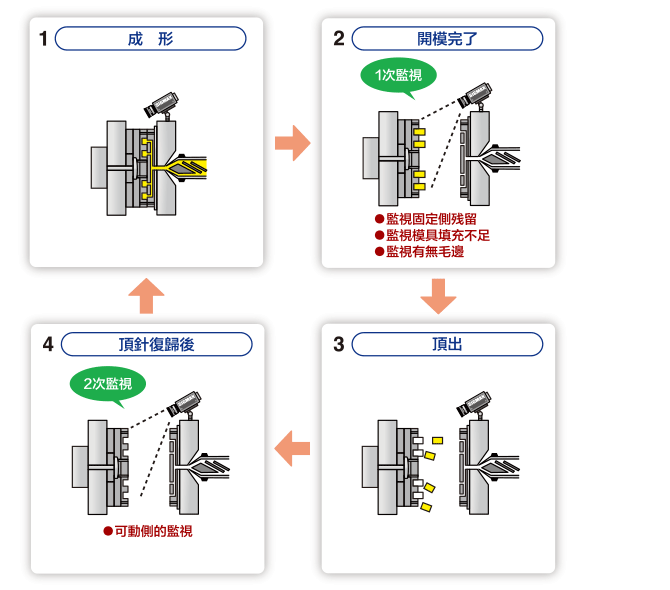

LSR 成型

proimages/product/01/01-4/img-02-004.png

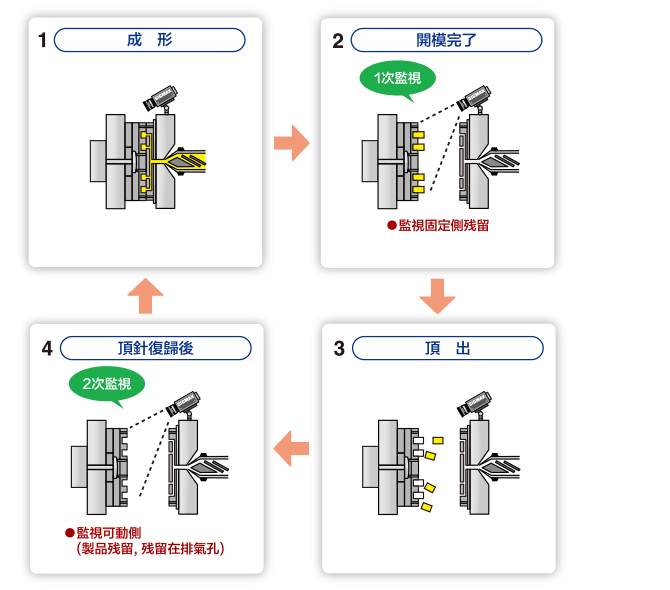

壓鑄成型

proimages/product/01/01-4/img-02-005.png
