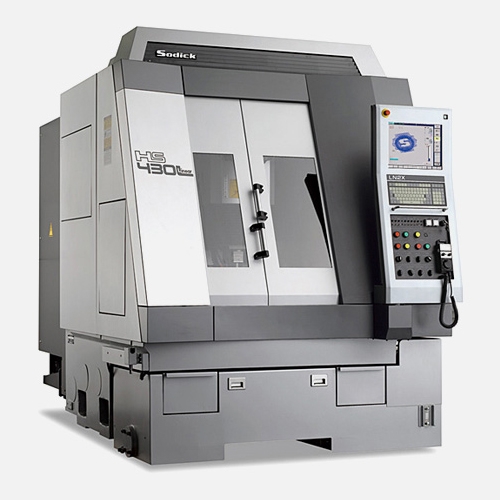

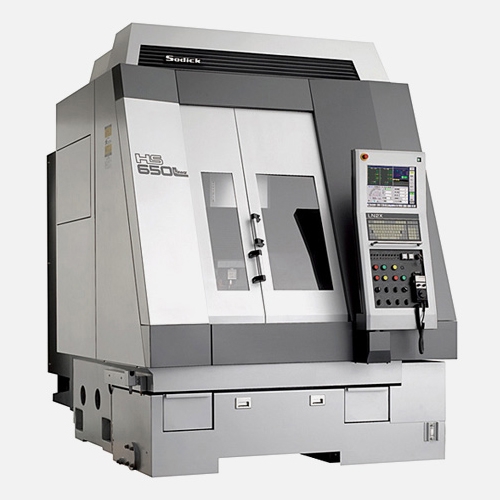

產品名稱 : 直線電機驅動高速銑削中心(加工中心)
產品型號 : HS430L-HS650L
產品描述

1G以上加速度的實現,及0.1μm指令達到±1μm以下的定位精度

[MC430L]和[MC650L]是同時追求高能率和高精度加工、最適合高速銑削加工的小型化銑削中心。

產品介紹

產品特徵

全新概念機

直線電機技術和納米技術的融合運用,成為介於以往的高精度加工中心和納米機床之間的新型機床。

實現了令人驚異的高性價比

通過本社開發製造的[直線電機單元和控制驅動裝置]、[PC基礎的高功能CNC裝置搭載]、[工業用陶瓷材質所實現的高剛性機械構造]等,降低了機床的製作成本。

實現高速銑削加工的機床高規格

實現了[3軸直線電機驅動]、[高速旋轉主軸40,000min-1及高把持力高精度刀架的採用][高剛性·高精度門型雙柱低重心構造][本社開發PC基礎高功能CNC裝置的搭載所達到的靈活性,他社制CNC裝置的黑盒子化體制的避免]等一系列高規格。

用於高速銑削加工的最新開發。領先世界的無人化對應

通過在世界上首次採用自動熱裝式刀具交換裝置(ASF)、工件交換裝置(AWC30個或者60個)、自動刀具交換裝置(ATC45把),實現了長時間的無人化運行(選配機)。

遍及世界的售後服務體制

由於裝置、機床主體都為本社開發製造,發生需要修理的情況時,無須對裝置和機床主體部分進行分別處理,而能夠承諾正因為是本社產品才可以做到的迅速對應。

產品規格

HS430L HS650L
各軸行程 X ×Y ×Z 420 x 350 x 200 620 x 500 x 300
工作台作業面(mm) 600 x 400 750 x 500
工件最大質量(Kg) 60 150
主軸旋轉速度(min-1) 6,000?40,000 6,000?40,000
快速進給速度(m/min) 36 36
切削速度(m/min) 36 36
工具刀柄形式 熱裝式2面夾緊
HSK-E32/25
熱裝式2面夾緊
HSK-E32/25
機床主體尺寸 寬× 長× 高 1,635 x 2,760 x 2,200 1,825 x 3,080 x 2,540



加工樣品

薄壁銅電極

薄壁銅電極

淺切割避免了歪曲現象
即使是薄壁銅電極也能達到良好精度的加工

機種 HS430L
加工材質 銅(CU)
加工形狀 壁狀 寬 0.2mm 高15mm
加工時間 134min
粗:48min 精:86min
加工條件 主軸旋轉數(S) 20,000~30,000min-1
進給速度(F) 500~2,000mm/min
使用刀具 球头刀





光連接器

光連接器

光學透鏡形狀加工
 (優良的表面質量和形狀精度)

機種 HS430L
加工材質 STAVAX(50HRC)
加工形狀 形狀精度 ±2.0μm
最大面粗度 Ry 0.5 μm
加工時間 3H35min
加工條件 主輔旋轉數(S) 40,000min-1
進給速度(F) 10,000~2,500mm/min
使用刀具 CBN球頭刀 R2.0 R1.0mm





光學透鏡模具

光學透鏡模具

光滑直壁的精加工

機種 HS430L
加工材質 NAK80
加工時間 3H30min
加工條件 主軸旋轉數(S)20,000~40,000min-1
進給速度(F) 1,280~3,200mm/min
使用刀具 錐度球頭刀 R1.0×1.5°×10
錐度球頭刀 R1.0×1.5°×7
錐度球頭刀 R0.3×1.5°×5





石英玻璃小徑孔加工

石英玻璃小徑孔加工

孔的內面達到了高品質,也實現了高真圓精度

機種 HS430L
加工材質 石英玻璃
加工形狀 孔徑 φ0.4mm
厚度 0.6mm
加工時間 20.3sec/孔
加工條件 主軸旋轉數(S) 32,000min-1
使用刀具 φ0.4金剛石鑽頭
308孔加工/1把





手機MINI

手機MINI

從中心分開為型腔和凸模形狀,可以與其他樣品進行組合。

機種 HS430L / HS650L
加工材質 NAK80(40HRC)
加工時間 156min39sec
粗 54min42sec
半精 15min05sec
精 86min42sec
加工條件 主軸旋轉數(S) 25,000~35,000min-1
進給速度(F)2,500~4,000mm/min
使用刀具 錐度球頭刀 R0.5
錐度球頭刀 R1.0
錐度球頭刀 R1.5
