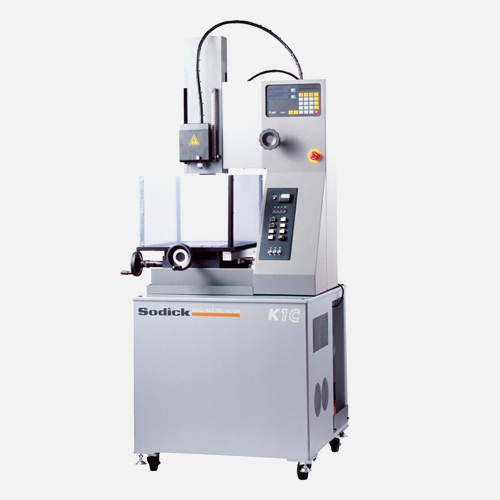

手動型高速小孔加工機
附加檔
K1C.pdf產品介紹
產品特徵
採用最新伺服技術
新型伺服基板的應用大幅度提高了檢測伺服的響應性。實現了與以往相比2倍的超高速小孔加工。
對應微細步進
由於能夠實行忠實再現微細步進的最佳進給控制，加工更加穩定。
充實的加工條件
為滿足各種加工需求，準備了覆蓋各種電極徑與工件組合的充實的加工條件。
最優先作業者的操作性
由於操作面板配置在作業者身邊容易操作的位置，無需從機床正面移動就可以簡單實現所有的作業。計數顯示部也配置在作業者目視方便的高度。同時，機床前面標準裝備了工具托盤，便於作業時在身邊放置導絲模、電極等。
產品規格
| 各軸行程 | 200 × 300 × 300 |
| 最大加工物質量 | 100 |
| 工作台尺寸 寬×長 | 250 × 350 |
| 機床主體尺寸 寬×長×高 | 810 × 870 × 2015 |
| 總電氣容量 | 3相50/60Hz 3.3kVA |
加工樣品
微通孔加工
使用了φ1.0mm銅電極的微通孔加工。
| 加工物材質 | SKS3 |
| 板厚 | 150mm（通孔） |
| 電極材質 | 銅管 |
| 電極直徑 | φ1.0mm |
| 加工液 | 水 |
| 加工時間 | 6分20秒 |
