- TR10EH2
標準射出型
產品介紹

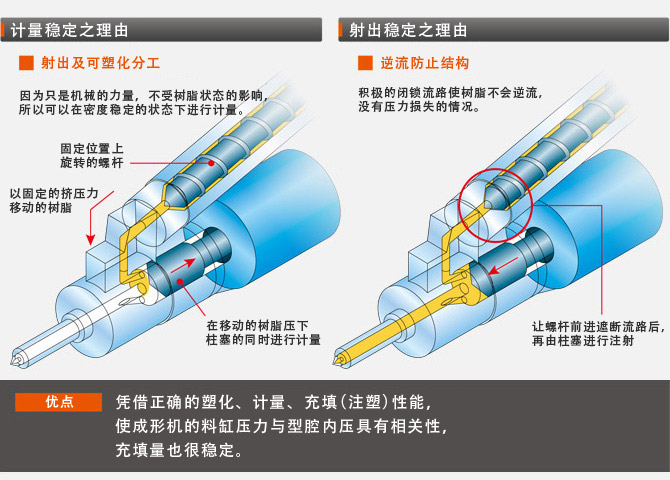

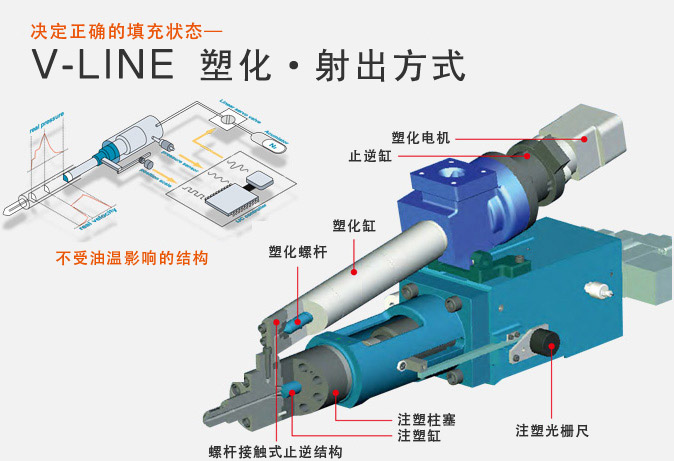

特點1 V-LINE塑化·射出方式

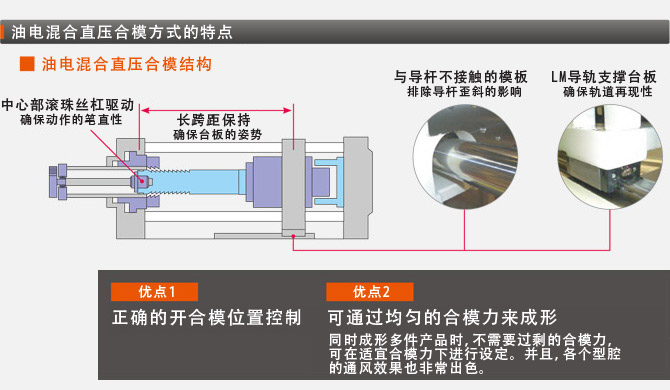

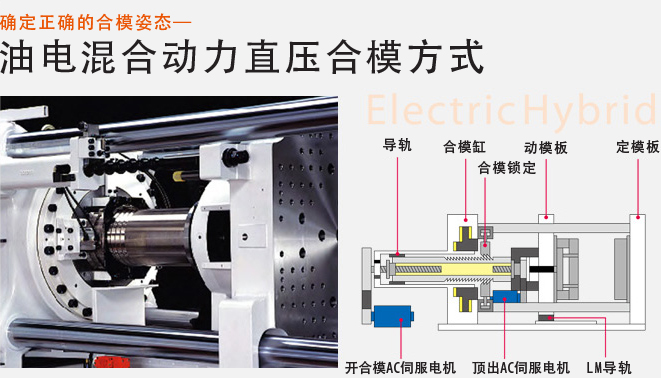

特點2 油電混合動力·直壓合模方式
TR10EH2 | TR20EH3 | ||||
---|---|---|---|---|---|
最大合模力(kN) | 98 | 196 | |||
最小/最大模具厚度(mm) | 120/- | 150/- | |||
白天(mm) | 300 | 400 | |||
導桿間隔橫×豎(mm) | 170 x 170 | 310 x 260 | |||
螺桿直徑(mm) | 14 | 18 | 14 | 18 | |
柱塞直徑(mm) | 12 | 12 | 16 | ||
理論射出容量(cm3) | 4.5 | 4.5 | 14 | ||
最大射出壓力(MPa) | 197 | 288 | 262 | ||
最大射出速度(mm/s) | 500 | 500 | |||
機床重量(kg) | 1000 | 2100 | |||
機床尺寸L×W×H(mm) | 2000×650×1495 | 2629×925×1681 |

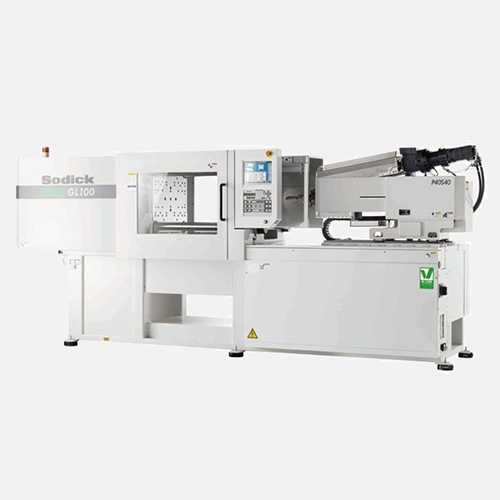

GL30 | GL60 | GL100 | GL150 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
最大合模力(kN) | 294(392)* | 588 | 980 | 1472 | ||||||||||
最小/最大模具厚度(mm) | 150/360 | 200/390 | 250/550 | 250/600 | ||||||||||
白天(mm) | 550 | 650 | 800 | 900 | ||||||||||
導桿間隔橫×豎(mm) | 310×310 | 360×320 | 460×420 | 560×520 | ||||||||||
螺桿直徑(mm) | 14 | 18 | 22 | 22 | 28 | 28 | 32 | 40 | 28 | 32 | 40 | |||
柱塞直徑(mm) | 12 | 16 | 22 | 22 | 28 | 28 | 32 | 40 | 28 | 32 | 40 | |||
理論射出容量(cm3) | 4.5 | 14 | 27 | 27 | 83 | 83 | 108 | 251 | 83 | 108 | 251 | |||
最大射出壓力(MPa) | 288 | 262 | 260 | 260 | 240 | 240 | 220 | 210 | 240 | 220 | 210 | |||
最大射出速度(mm/s) | 500 | 500 | 500 | 400 | 300 | 500 | 400 | 300 | ||||||
機床重量(kg) | 2000 | 2700 | 2800 | 3100 | 3300 | 5000 | 5100 | |||||||
機床尺寸L×W×H(mm) | 3150× 1030× 1679 |
3685× 1094× 1679 |
4030× 1196× 1792 |
4400× 1378× 1878 |
TR180/220EH2 | TR260/300EH2 | TR350/450EH2W | TR650EH2 | ||||
---|---|---|---|---|---|---|---|
最大合模力(kN) | 1764(2156) | 2548(2940) | 3430(4410) | 6374 | |||
最小/最大模具厚度(mm) | 300/650 | 300/700 | 350/700 | 650/1210 | |||
白天(mm) | 950 | 1200 | 1050 | 1550 | |||
導桿間隔(mm) | 560×560 | 610×610 | 710×710 | 980×980 | |||
螺桿直徑(mm) | 40 | 50 | 50 | 50L | 50 | 50L | 80 |
柱塞直徑(mm) | 40 | 50 | 50 | 60 | 50 | 60 | 80 |
理論射出容量(cm3) | 251 | 392 | 392 | 621 | 392 | 621 | 2000 |
最大射出壓力(MPa) | 219.5 | 219.5 | 166.6 | 219.5 | 166.6 | 176 | |
最大射出速度(mm/s) | 300 | 300 | 300 | 300 | |||
機床重量(kg) | 8000 | 9500 | 11000 | 27000 (射出部7000/ 合模部20000) |
|||
機床尺寸L×W×H(mm) | 5200× 1465× 1959 |
5165× 1465× 1959 |
5788× 1540× 2017 |
5925× 1540× 2017 |
5370× 1650× 2199 |
5504× 1650× 2199 |
9180× 2130× 2185 |
