德國  YXLON X-ray  檢測系統-果昱企業

FF20 CT、VDE VDI 2630

YXLON INTERNATIONAL是全球領先的工業  X-ray 檢測設備供應商。對擕帶式、移動式或固定式,手動操作、半自動或全自動方式等應用能提供正確的解決方案。最重視品質:檢測設備的品質和客戶產品的品質。經年累月的經驗以及樂於創新的精神贏得了大多數知名汽車製造商、航空航太、電子和其他工業製造商的信心與信賴。自2007年以來,YXLON國際成為瑞士  Comet 控股集團的一員。



YXLON  FF20 CT – 最優的精度     In accordance with  VDE/VDI  2630

YXLON  FF20 CT系統能夠以最高解析度獲得最佳的檢測結果。該工業CT系統非常適合於檢測小型元件。通過創新的智慧系統,為使用者提供簡便的操作,不論是臨時操作者還是經驗豐富的熟手,都能輕易掌握。

proimages/product/04/04-7/FF_20.jpg

  • 微細結構的最佳3D洞察
  • 多使用者設定檔的智慧觸摸操作
  • 節省時間的遠端監控和資料傳輸

General description

State-of-the-art, very compactnano-focus horizontal CT system for industrial applications up to 190 keV
Including shielding cabinet and height adjustable operation desk
Separate Reconstruction and VGStudio and / or GOM evaluation works-station



Various digital X-ray detectors and software options available


Key Spec Items

190kV, max. 15W target-power
6 Axes
Max, Part size and inspection envelope of 150 mm Æx 300 mm height
Part weight up to 20 kg
FDD of 200 mm up to 760 mm
Object transversal axis of +/- 120 mm
Detector size up to 300 mm width x 250 mm height
Detector pixel size of 139 µm (resp. 127 µm)
Cabinet dimensions of  2400 mm width x 2220 mm height x 950 mm depth

FF20 CT Metrology

MPESD= 3,9µm + L/75; L in mm


Features and benefits

Innovative and intuitive touch operation for quick practicing
Combine 2D and 3D inspection steps in one inspection program, numerous 2D live-filters
Water-cooled 190 kV transmission tube with 2D detail visibility of down to 150 nm with prototype of YXLON IQI
CT detail visibility down to
Smart collision protection for carefree manipulation - “IntelliGuard
Multiple user roles for covering skills from CT beginners to CT experts
Remote monitoring and push messages saves time
Granite based manipulation for temperature stability
Reconstruction with well proved SIEMENS Cera® algorithm
Various CT trajectories like standard Quick- and QualityScan, Helical CT scan (single and dual), Horizontal field of view extension and virtual rotating axis*) offers flexibility for the application
Reconstruction Workspace with spooler and single slice preview
Motorized door for convenient operation

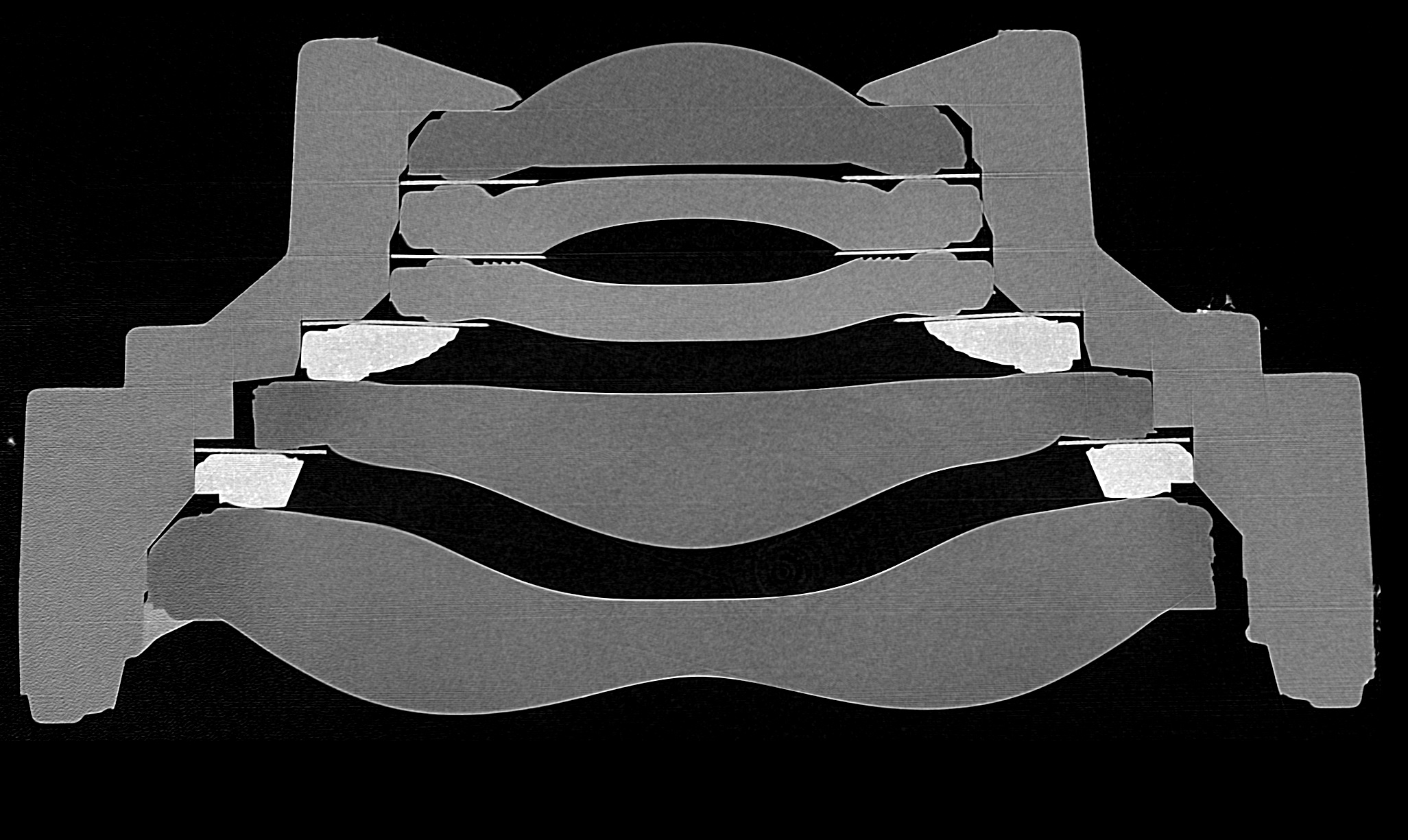

proimages/product/04/04-7/RS_sample6_4343_Detector_1.jpg

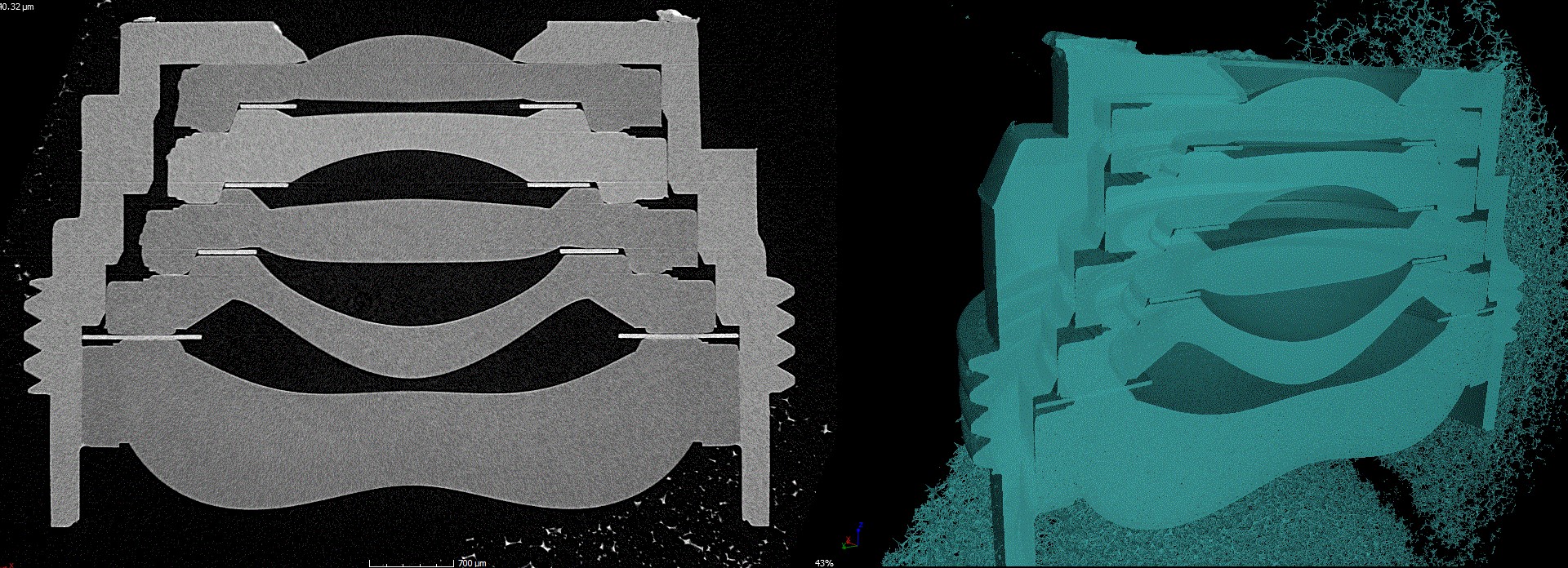

proimages/product/04/04-7/phone_lence_4000voxall_slices2_GIF.jpg

proimages/product/04/04-7/PLASTIC_4.jpg

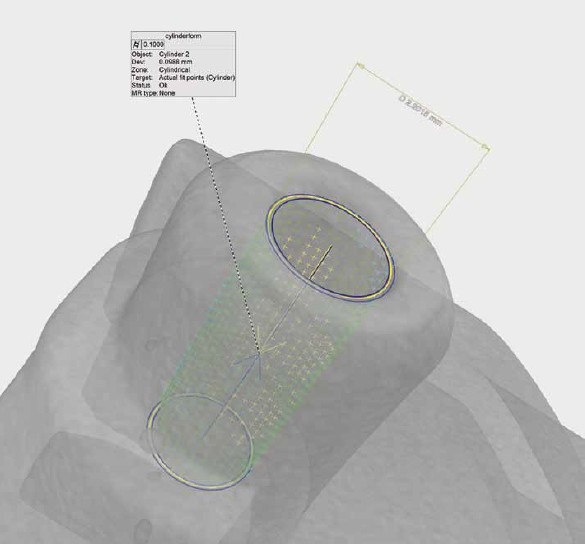

proimages/product/04/04-7/PLASTIC_2.jpg

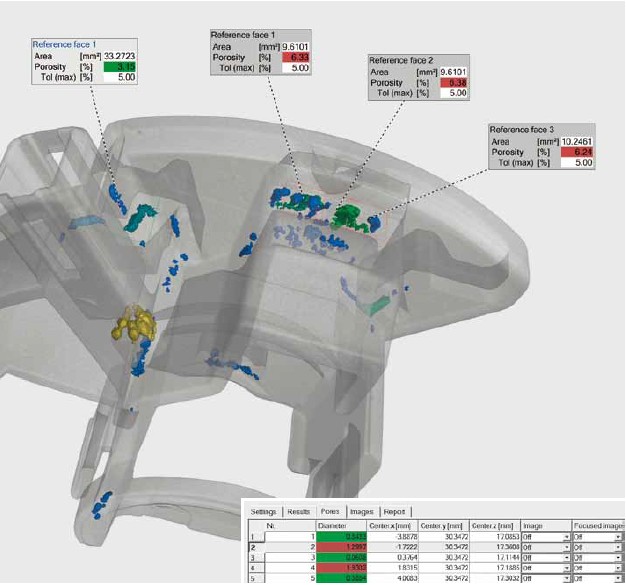

YXLON 的FF20 CT型工業CT系統適用于精密三次元量測, 研究開發、缺陷分析、過程監控和CT計量,非破壞檢測等應用,例如精密射出零件, 半導體封裝測試、材料科學與工程、微系統和醫療技術中的應用。

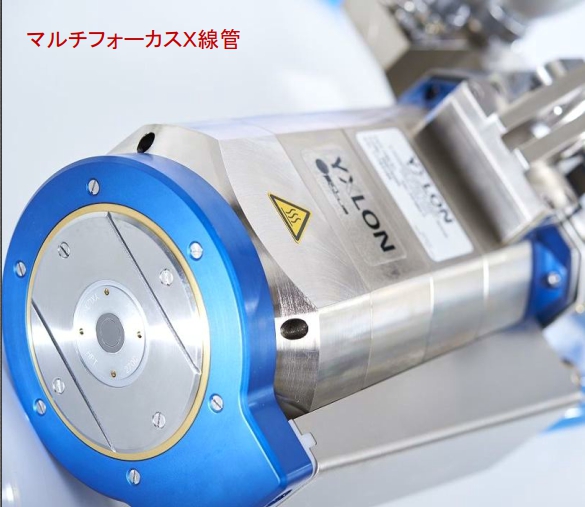

具有內部水冷系統的,高精度的全新YXLON  FXE 190千伏FeinFocus  X-ray tube,解析度高,為元件的微細結構或微型元件和模組提供了最佳的3D觀察。由於相關的操作簡單,可快速、有效地進行快速“預覽”掃描和高解析度ROI掃描。

FF20 CT系統配備了新的創新型YXLON  Geminy軟體和兩個監視器,允許對電腦斷層攝影系統進行簡單、直覺式的智慧觸摸控操作。各種預定義的使用者設定檔,使任何用戶(從臨時操作人員到經驗豐富的專家)都能得到最佳的檢測結果。操作人員可以在遠端監控和推送的訊息説明下,遠距離監控檢測,同時系統還會發出通知,例如當檢測完成時。這意味著在日常檢查工作中可直接節省操作人員的時間。

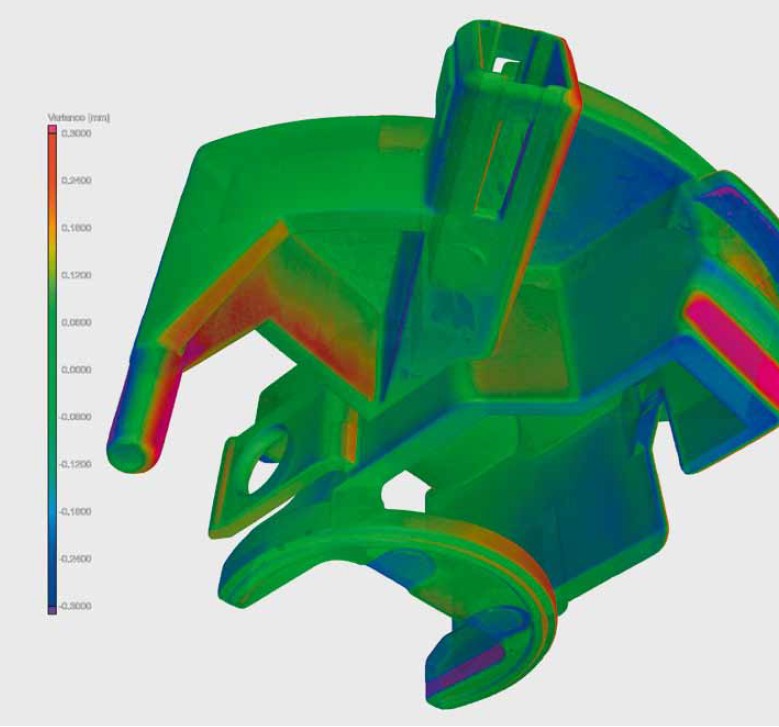

proimages/product/04/04-7/PLASTIC_1.jpg

proimages/product/04/04-7/PLASTIC_3.jpg
