日本電磁測器株式會社,自1953年成立以來, 為日本的第一磁性產品的專業製造商。

以長年以來培養出來的磁氣應用技術為中心,在磁石領域,從著磁, 到成型,測量和檢查。在非破壞檢測領域,從磁粉探傷開始, 到滲透探傷,超音波探傷, 渦流檢測,提供 TOTAL SOLUTION的服務。

 後充磁 退磁機 脫磁機 著磁設備 退磁機 消磁機

proimages/1.jpg  NDK.pdf





充磁機:

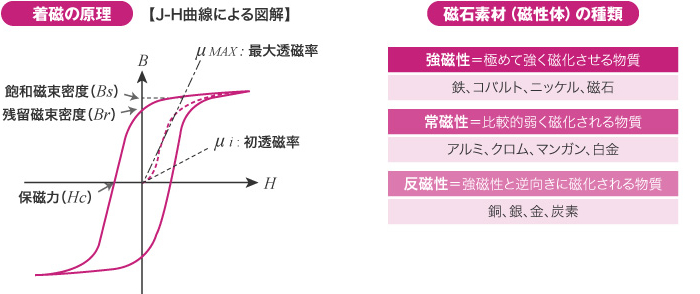

為了使永磁體磁化,必須使其具有“強度達到磁體材料(磁性物質)的最大磁通密度的飽和點的磁場”。產生這種高磁場的能量供應設備就是磁化設備。磁化裝置也稱為磁化器或磁化電源,並且在與磁軛或線圈一起磁化磁體時使用。內部電容器從商用電源充電,並且能量釋放到磁軛,以產生高磁場並磁化。

使磁石素材達到最大的飽合磁束密度.



NDK日本電磁測器

 特徵:

  • 10通道充磁條件存儲功能,數字預置型
  • 充電電壓,充磁電流比較器功能
  • 可以使用PLC進行外部控制(選件)
  • 可配備恆流型
  • 可以安裝可拆卸的電容器(L型和R型除外)
  • 使用CU-1數字控制器,並內置恆定電流ROM,以通過電壓控制實現恆定電流磁化。
  • 可以安裝消磁器類型
  • 可以配備多輸出充磁機
  • 可以安裝磁通計和分離器(可選)

用途:

微型馬達,伺服馬達,VCM,磁頭,磁輥,電氣設備馬達

規格:

  • 充電電壓:1500(V)至6000(V)…500(V)單位
  • 電容器容量:200(µF)至2000(µF)…200(µF)單位
  • 最大允許電流:30(kA)

著磁器






 馬達磁鐵充磁 著磁設備、充磁機、磁化線圈、馬達多極充磁

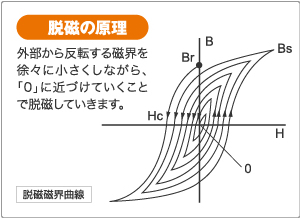

脫磁器:

將因各種原因帶磁的工件脫磁.

脫磁器

 為了使永磁體磁化,必須使其具有“強度達到磁體材料(磁性物質)的最大磁通密度的飽和點的磁場”。產生這種高磁場的能量供應設備就是磁化設備。磁化裝置也稱為磁化器或磁化電源,並且在與磁軛或線圈一起磁化磁體時使用。內部電容器從商用電源充電,並且能量釋放到磁軛,以產生高磁場並磁化。



線圈:
脫磁器

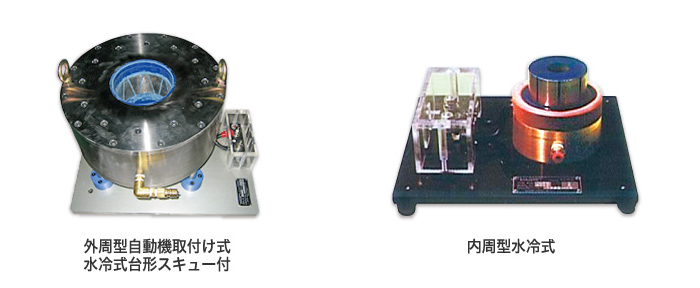

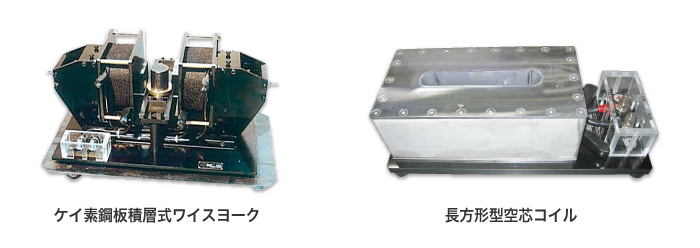

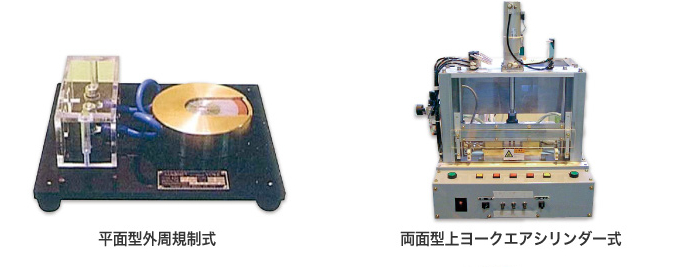

 電磁軛:

 proimages/product/04/04-1/img_1.jpg

 proimages/product/04/04-1/img_3.jpg

 proimages/product/04/04-1/img_6.jpg



磁軛的設計是磁化技術中最重要的元素,極大地影響了產品性能。近年來,隨著高矯頑力磁體的出現和產品的小型化,為了滿足產品性能,我們正在積極地推動磁軛和線圈的磁場分佈分析。
另外,可以為要使用的磁軛選擇最合適的磁化器,並將其與諸如磁化系統,100%檢查裝置和磁化可追溯性管理裝置之類的各種裝置結合以提高生產效率。請嘗試。



充磁器

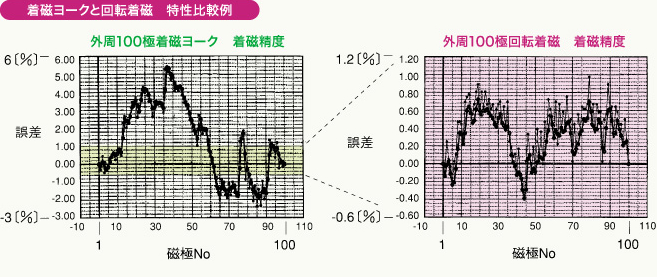

超多極充磁裝置:

這是一種用於磁化磁性編碼器(旋轉型/線性型)的設備,可以磁化從0.1毫米到幾毫米的磁化間距。

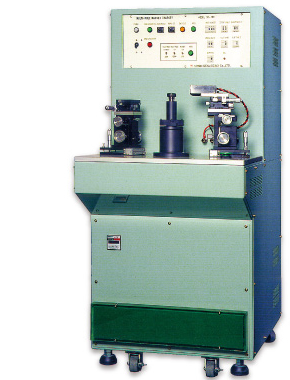

ROTARY型充磁裝置:

proimages/product/04/04-1/img_01A.jpg

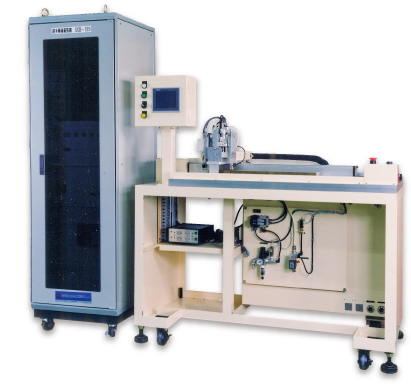

 LINEAR型充磁裝置:

 還可磁化5m以上磁體和稀土磁體

proimages/product/04/04-1/img_02A.jpg



proimages/product/04/04-1/img_03A.jpg





磁氣測定器

TESLA METER <磁束密度計>

高精度測量直流,交流和脈衝的磁場強度

特斯拉計(高斯計)使用兩種類型的傳感器,一種使用霍爾元件,另一種使用搜索線圈,該霍爾元件用於測量磁體的磁化量和鋼材的剩磁。搜索線圈用於測量脈衝磁場。

GV-400
  • 手持式
  • GV-400
  • 彩色液晶顯示器
  • 更換探頭時自動校準
  • AAA氫化鎳鎳充電電池(包括充電器)
  • 連續使用6小時
  • 自動關機功能
GV-400的霍爾探頭

與測量磁場和測量儀器的形狀和方向相對應的
探頭的建議

應用規範
模型 探針型號 形狀 元素有效面積 溫度係數 工作溫度
GV-400T PA-400T 水平剛性 約0.05 x 0.05 -0.05%/°C以下 0-40°攝氏度
GV-400A PA-400A 垂直剛性



模型TGX-1000GV-400GP-300
測量項目 直流,交流(RMS / PEAK) 直流,交流(RMS) PLS
顯示範圍 0.01m〜9.999T 0.01mT〜1.999T 0.01T〜9.99T
測量範圍 99.99mT,999.9mT,9.999T DC:3檔AC:2檔 0.01T〜9.99T
頻率範圍 交流/直流:50 / 60Hz 直流:50 / 60Hz,交流:50-300Hz ----
解析度 0.01mT(0.1高斯) 0.01mT(0.1高斯) 0.01T(100高斯)
準確性 直流:±1%
交流:±2%
直流:±3%
交流:±5%
PLS:±2%
功能 自動歸零功能
峰值保持功能
比較器功能
峰值保持功能
探頭自動校準功能
極性確定電池電量顯示
自動關閉電源
示波器連接
觀察波形
使用的探頭 臥式:50102T,50103T,50105T
立式:50112T,50113T
臥式:PA-400T
立式:PA-400A
臥式:BT-1
立式:BA-1
工作溫度範圍(℃) 0〜50 0-40
模擬量輸出 ±4(V)/滿量程 -- 1(V)/ 1(T)最大+9.99(V)
通訊接口 USB -- --
電源輸入
外形尺寸(mm)

AC85〜250 (V)0.3(A)寬210 x深230 x高60
AAA氫化鎳鎳充電電池(1.2V x 2)
寬65 x深20 x高115
AC100±10(V)0.5(A)
寬254 x深276 x高80
體重(公斤) 約3 大約0.11 約2.2





寬範圍,高性能類型,USB通信標准設備TGX-1000

TGX-1000
  • 可以測量直流和交流(峰值/有效值)
  • 可以從0.01 mT的微小磁場進行測量
  • 內置峰值保持功能/比較器功能
  • 更換探頭時無需校準探頭
  • 隨附用於USB通信的演示軟件(CD-ROM)

到規格表

TGX-1000的霍爾探頭

與測量磁場和測量儀器的形狀和方向相對應的
探頭的建議

臥式(橫移)

應用/型號規範
TGX-1000 UHS 形狀 w ^ T(最大) 大號 元素有效面積 溫度係數 工作溫度
50102T 50102U 柔性 3 0.35 30 約0.11 x 0.11 -0.05%/°C以下 0-40°攝氏度
50103T 50103U 剛性 3 0.8 40
50105T 50105U 剛性 1.5 0.9 40

立式(軸)

應用/型號規範
TGX-1000 UHS 形狀 φ 大號 元素有效面積 溫度係數 工作溫度
50112T 50112U 剛性 2 75 約0.11 x 0.11 0.05%/°C以下 0-40°攝氏度
50113T 50113U 剛性 2.5 75
TGX-1000的霍爾探頭圖像



脈衝磁場測量

GP-300
  • 磁化後直接讀取脈衝磁場
  • 可以測量高達9.99T
  • 通過連接示波器可以觀察波形
  • 使用搜索線圈型傳感器(垂直/水平)

到規格表

GP-300的霍爾探頭

與測量磁場和測量儀器的形狀和方向相對應的
探頭的建議

GP-300的霍爾探頭圖像01
模型規範
BT-1 水平剛性 搜索線圈型磁傳感器
BA-1 垂直剛性
GP-300的霍爾探頭圖像02





磁力計分析儀

根據應用對磁通量密度和磁通量分佈進行多維測量

分析儀是一種可以測量旋轉測量值和/或平面測量值或兩者的測量設備。可以測量磁體表面上的磁通密度或磁通量分佈,並以2D或3D形式顯示。另外,磁化特性的數據分析是可能的。

UHS-1DS

NFX-1000

到規格表

實用型磁通計NF-100

NF-100

到規格表

  • 通過USB輕鬆連接到計算機
  • 節省空間的設計,所有Tesla儀表和通信接口都內置在測量設備中
  • 我們的原始軟件允許您根據需要更改軟件。
  • 可用於特殊規格,例如大型轉子
  • 最高200℃的可變溫度測量(可選)

技術指標

模型UHS-1DSUHS-3DS
  [R RZ RXZ RXYZ XY線性
測量項目 迴轉 旋轉,Z直線 旋轉,X,Z直線 旋轉,X,Y,Z直線 X,Y直線
自動測量距離
(手動範圍)(mm)
(X:±30) (X:150) X:150 X:80 X:280
(是:±30) (是:±5) (是:±5) Y:100 Y:120
(Z:150) Z:165 Z:160 Z:100 (Z:100)
測量範圍 0.01mT〜3.000T
測量範圍 30mT,50mT,100mT,300mT,500mT,1T,3T,5T
解析度 36.000點 18.000P /轉 0.2(mm)以上
準確性 直流磁場±2%(完整量程範圍)
功能 圖形顯示,數據表
放大顯示
CSV數據轉換
UHS ・ 1DS +
3D顯示,過零相位角計算,偽波形比較,3D→2D轉換
UHS ・ 1DS +
3D顯示
使用探針 臥式:50102U,50103U,50105U立式:50112U,50113U
二手電腦 帶USB端口的Windows 10
電源輸入 AC85-240(V)2(A) AC100±10(V)5(A)
外形尺寸(mm) 寬350 x深380 x高550 寬380 x深400 x高830 寬450 x深430 x高830 寬600 x深650 x高1400 寬530 x深493 x高690
質量(公斤) 約10 約10 大約15 大約30 約25





磁力測量儀通量計<總通量計>

配備用於穩定測量的高性能數字積分器,我們還提供各種搜索線圈的設計和製造。

磁通量計是一種與稱為搜索線圈的檢測器結合使用的設備,用於測量鏈接搜索線圈的總磁通量。

高性能通量計,可進行多次測量NFX-1000

NFX-1000
  • 高性能,無死區,無漂移
  • 可以進行多種測量(拉出,絕對值,通過,P / H)
  • 標配RS-232C和USB通信功能
  • 可以為每個範圍輸入校正值
  • 隨附USB通信演示軟件(CD-ROM)

到規格表

實用型磁通計NF-100

NF-100
  • 測量範圍/1~19.99×105µWb ・ T
  • 成本績效模型
  • 使用V / F轉換數字積分器可以進行穩定的測量

到規格表

具有比較器功能NF-200的通量計

NF-200
  • 配備比較器功能。
    可以在線進行自動測量判斷
  • 測量範圍/1~19.99×105µWb ・ T
  • 支持通道測量

技術指標

模型NFX-1000NF-100NF-200
顯示單位 µWb ・ T(10µWb = 1K麥克斯韋)
測量範圍 1〜99.99 x 10 4 1〜19.99 x 10 5
測量範圍 3個範圍×10 2,×10 3,×10 4 4個範圍×10 2,×10 3,×10 4,×10 5
解析度 1微瓦
準確性 ±1%/ Fs / MIN
功能 比較器,通過測量,絕對值顯示,P / H測量,自動漂移功能,校正值輸入 -- 比較器,通過測量
通訊接口 RS-232C.USB --
模擬量輸出 ±2.5V / FS ±1.999V / FS
電源輸入 AC85-250(V)50/60(Hz)0.5(A) AC100±10(V)50/60(赫茲)1(A)
外形尺寸(mm) 寬210 x深230 x高66 寬254 x深258 x高101
質量(公斤) 約2.3 約4.5







磁力計BH曲線追踪器<自動磁化特性測量裝置>

磁性材料(硬質材料)的磁化特性測定裝置

BH曲線跟踪儀是一種用於自動測量磁體磁化特性的設備。您可以測量剩餘磁通密度,矯頑力,最大能量乘積等。傳統上,使用直流電法,但是由於磁體材料的高性能,必須產生高磁場,並且脈衝激勵型BH曲線示踪劑已經商業化。

測量項目:最大能量積(BH MAX),剩餘磁通密度(Br),矯頑力(HcB,HcJ),飽和磁化強度Js,最大飽和磁通密度(Bs),其他(Br / Bs,Hk,Hk / HcJ)

緊湊,易於操作,實現了高性價比6700BH <DC型>

6700BH
  • 極線圈法對被測物體的形狀的限制較小。
  • 提供常規外套(搜索)線圈類型
  • 通過與個人計算機進行交互的方法可以歸檔測量條件和數據
  • 可以將測量的數據轉換為CSV並與Excel等應用程序軟件一起使用
 標準磁場模型強磁場模型
產生的磁場(間隙為10mm)  1.5噸 2.4噸
主測量磁鐵 Alnico
鐵氧體型
稀土

脈衝磁化法。 可以在短時間內高精度地測量高矯頑力磁體PBH-1000 <脈衝型>

PBH-1000
  • 可能產生高磁場
    :高達12T(使用特殊的空心線圈)在高磁場中完全飽和
  • 根據測量磁體可選擇的磁場強度規格
    :與鐵氧體磁體和稀土燒結磁體兼容
  • 高速測量:可能每分鐘測量一次
  • 高性能:重複性±1%以下
  • 可以根據
    樣品量進行設計和製造:標準樣品量φ10L = 7
  • 基本操作就像6700BH一樣簡單
  • 陣容中增加了可變溫度測量模型
    最高可設定溫度200℃

* PBH-1000是
    根據日本電子材料工業協會標準磁體技術委員會準備的EMAS-7007“使用脈衝磁場的永磁體測量方法” 製造的
    。

PBH-1000

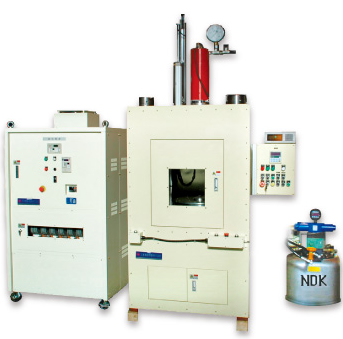

超導線圈類型。 SBH-1000 <超導線圈類型>,由於靜態磁場測量而受渦流影響較小

SBH-1000 <超導線圈類型>
SBH-1000 <超導線圈類型>

  • 可以測量φ30的大磁鐵
  • 勵磁場:最大5(T)
  • 溫度測試:最高200(℃)
優於其他方法

①電磁飽和在
使用電磁體的方法中,由於鐵芯的磁飽和,異常衰減從大約1.2 [T](957.2 [kA / m])或更高開始發生,不適用於測量高矯頑力磁體,例如NdFeB燒結磁體。不合適。

(2)脈衝磁場-磁後效應在
使用脈衝磁場的方法中,在BH退磁曲線上出現具有較大磁後效應的永磁體的不連續性。這種現像在HcJ為400 kA / m或以下的NdFeB和SmCo燒結永磁體中尤為明顯。

(3)大的磁體渦流在
使用脈衝磁場的方法中,在NdFeB磁體等導電率高的磁體中產生渦流。因此,由於集膚效應,磁通量聚集在表面上並且不會滲透到磁體中。因此,難以精確地測量具有高電導率的大磁體。

BH設備的比較
BH設備的比較
與同類技術的比較

口永磁體磁特性測量方法

與同類技術的比較



磁粉探傷裝置:

以簡單、確實的方式檢查強磁性工件的表面或表層的缺陷.

 磁粉探傷裝置

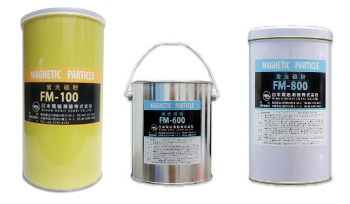

磁石粉末
磁石粉末

磁石粉末成形用磁場模壓裝置

結合磁場配向及磁石粉末成形用磁場模壓裝置

磁場模壓裝置
