產品特徵
通過4軸線性馬達驅動，實現高速度、高精度、廣範圍的加工
通過4軸線性馬達驅動，不僅實現了高速度、高精度加工，更可通過XYZ軸及UV軸的行程擴張，提高加工區域和廣範圍的錐度控制。
防銹/防腐蝕性能提升、段差加工性能提升
該選項用於抑制在水浸漬加工中/加工液放置中工件上發生的鏽跡、腐蝕、著色。在Rust-less中，業界首次實現了對鐵系工件和超硬工件兩者發揮效果。
是在厚度上有變化，或存在圓孔的工件中進行高精度、高效率線切割加工的選項。
產品規格
| |

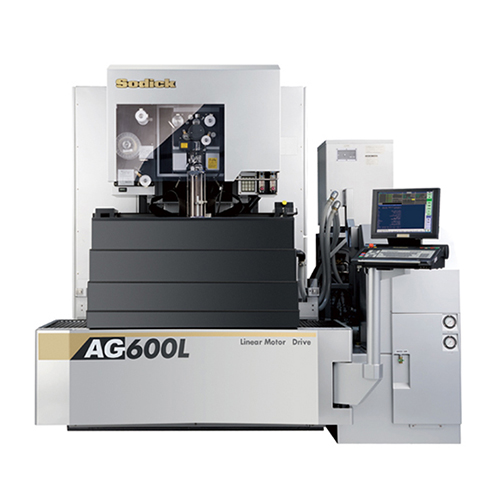

AG400L |
AG600L |
| 各軸行程 X×Y×Z(mm) |
400 × 280 × 250 |
600 × 380 × 350 |
| U×V軸行程(mm) |
120 × 120 |
120 × 120 |
| 錐度加工控制角度 |
±25°(板厚100mm) |
±25°(板厚100mm) |
| 最大工件尺寸 寬×長×高(mm) |
600 × 470 × 240 |
800 × 570 × 340 |
| 最大工件質量(kg) |
500 |
1000 |
| 機床主體尺寸 寬×長×高(mm) |
2100 × 2235 × 2200
(包括電源和輔助油箱) |
2460 × 2620 × 2390
(包括電源和輔助油箱) |
加工樣品
AG400L
思考迴路（FTC）
使用段差加工最佳控制（FTC）的自動加工。
| 電極絲直徑 |
φ0.20 |
| 工件材質 |
NAK80 |
| 工件板厚 |
20-40mm |
| 加工面粗糙度 |
4.494μmRz |
| 加工時間 |
4小時10分 |
| 加工液 |
水 |
AG400L
思考迴路（FTC）
使用段差加工最佳控制（FTC）的自動加工。
| 電極絲直徑 |
φ0.20 |
| 工件材質 |
PD613 |
| 工件板厚 |
50-100mm |
| 加工面粗糙度 |
2.076μmRz |
| 加工時間 |
4小時23分 |
| 加工液 |
水 |
AG600L
厚工件彈簧形狀的嵌合
通過直線高響應伺服，實現耐歪曲和加工精度的提高。
| 電極絲直徑 |
φ0.20 |
| 工件材質 |
SKD11 |
| 工件板厚 |
100mm |
| 彈簧厚度 |
0.5mm |
| 加工面粗糙度 |
2.09μmRz |
| 凸加工時間 |
6小時20分 |
| 凹加工時間 |
5小時10分 |
| 加工液 |
水 |
AG600L
高板厚複雜形狀的3部嵌合
高加工精度實現的厚工件嵌合加工實例。
| 電極絲直徑 |
φ0.20 |
| 工件材質 |
SKD11 |
| 工件板厚 |
70、100、120mm |
| 加工面粗糙度 |
2.5μmRz |
| 加工時間 |
3小時25分/部
4小時25分/部
5小時10分/部 |
| 加工液 |
水 |
