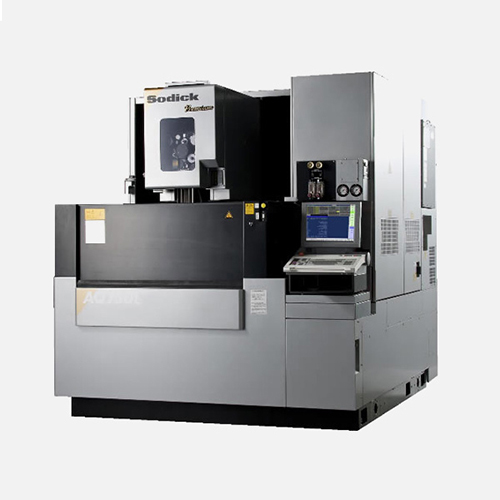

AQ750L 線性馬達驅動 線切割放電加工機

    附加檔

    AQ750L.pdf
    產品名稱 : 線性馬達驅動 線切割放電加工機
    產品型號 : AQ750L
    產品描述

    實現世界最高速度、最高精度。搭載線性馬達技術和最新技術,徹底追求人體工學極致

    實現所有軸方向上的平滑驅動。 AQ750L可實現±30°的廣角度錐度,通過採用XYUV4軸以及本社開發、製造的線性馬達,在所有軸方向上實現平滑驅動。

    產品介紹

    產品特徵

    搭載4軸線性馬達驅動

    通過4軸線性馬達驅動,不僅實現了高速度、高精度加工,更可實現最大±30°的錐角度。

    對應豐富多彩的加工需求

    標準搭載了超高速自動接線裝置(接線時間9秒)和電極絲卷20kg、切斷式電極絲排出裝置,可進行連續自動運轉。

    機電一體的省空間構造

    實現寬2050 ×長2650mm的省空間構造。

    免維護

    由於採用線性馬達驅動方式,無需使用滾珠絲槓,避免了傳送機構部件產生扭曲或磨損。此外,通過在主要構造材料中採用陶瓷材質,保證了長期穩定的高精度。

    產品規格

    各軸行程 X×Y×Z(mm) 750 × 500 × 400
    U×V軸行程(mm) 770 × 520
    錐度加工控制角度 ±30°(板厚:150mm)
    最大工件尺寸 寬×長×高(mm) 1050 × 750 × 400
    最大工件质量(kg) 1500
    機床主體尺寸 寬×長×高(mm) 2050 × 2650 × 2295(包括電源及輔助油箱)



    加工樣品

    使用HYAC的厚工件高角度錐度加工

    通過HYAC,高角度的加工性能得到飛躍性改善。

    proimages/product/02/02-2/AQ750L-2.jpg
    電極絲直徑 φ0.25
    工件材質 NAK55
    工件板厚 200mm
    最大角度 36.5°
    加工面粗糙度 3.85μmRz
    加工時間 30時間12分
    加工液

    高板厚複雜形狀的3部嵌合

    高加工精度實現的厚工件嵌合加工實例。

    proimages/product/02/02-2/AQ750L-3.jpg
    電極絲直徑 φ0.20
    工件材質 SUS403
    工件板厚 280mm
    加工面粗糙度 3.54μmRz
    加工時間 18小時12分/部
    加工液
