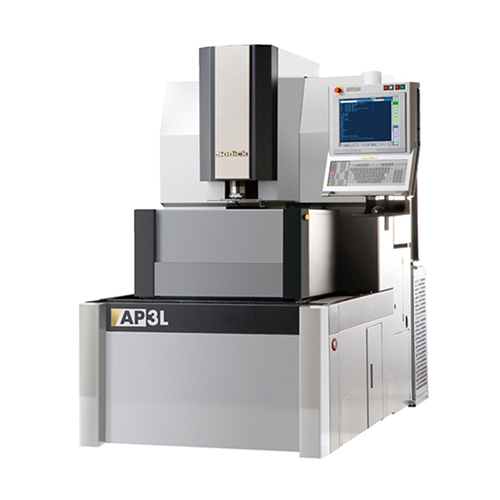

AP3L 線性馬達驅動 超精密放電成型加工機

    附加檔

    AP3L.pdf
    產品名稱 : 線性馬達驅動 超精密放電成型加工機
    產品型號 : AP3L
    產品描述

    超高剛性門型構造的基礎上,採用了線性馬達驅動和新型電源裝置,促進了超微細・超精密加工領域上生產性能的提高。

    產品介紹

    產品特徵

    門型構造+線性馬達+省空間

    低重心、超高剛性門型構造,以及採用高速、高響應的線性馬達驅動方式,能夠最小限度地限制由於質量移動導致的機床變形。另外,通過使用最新的設計技術,實現了機床佔地面積25%的縮減(與本公司其他產品相比)。由於門型構造、線性馬達以及最新的設計技術進一步提高了機床的優越性,加之掌握了最高技術水平的作業者徹底實行鏟刮作業,使機床實現了最高的機械精度。

    高精度小型主軸箱

    標準搭載了最新開發的“高精度小型主軸箱”,實現了窄間距連接器的芯桿(Core Pin)等微細加工的極高的再現性,大幅度提高了定位精度和加工精度。

    產品規格

    各軸行程X × Y × Z(mm) 300 × 250 × 250
    最大懸垂質量(kg) 5
    最大工件量(kg) 200
    機床主體尺寸 寬 × 長 × 高(mm) 1555 × 1945 × 1990(包括輔助油箱)
    總電氣容量 3相 50/60 Hz 6 kVA
    氣壓(MPa) 0.65
    空氣流量(Nl/min) 100
