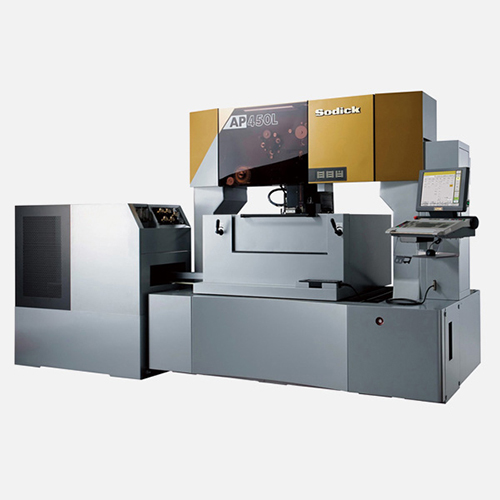

線性馬達驅動 線切割放電加工機
附加檔
AP450L.pdf產品介紹
產品特徵
追求高精度、高功能、高品質的機床表現
通過採用4軸線性馬達驅動、滑動阻力較小的高剛性滾柱導軌，以及獨有的超精加工迴路“Super PIKA”，實現了優異的精密加工。
對應水、油、水/油和各種加工需求
通過加工率優異的水加工、適於微細加工的油加工、能根據需要區別使用的水/油加工3種加工類型，擴大了加工種類。
機電一體的省空間構造
實現寬2050 ×長2650mm的省空間構造。
免維護
由於採用線性馬達驅動方式，無需使用滾珠絲槓，避免了傳送機構部件產生扭曲或磨損。此外，通過在主要構造材料中採用陶瓷材質，保證了長期穩定的高精度。
產品規格
| 各軸行程 X×Y×Z(mm) | 450 × 300 × 150 |
| U×V軸行程(mm) | 35 × 35 |
| 錐度加工控制角度 | ±7°(板厚：100mm) |
| 最大工件尺寸 寬×長×高(mm) | 600 × 400 × 130 |
| 最大工件質量(kg) | 100 |
| 機床主體尺寸 寬×長×高(mm) | 2090 × 1765 × 2350 |
加工樣品
厚工件彈簧形狀的嵌合
通過直線高響應伺服，實現耐歪曲和加工精度的提高。
| 電極絲直徑 | φ0.15 |
| 工件材質 | G5(超硬) |
| 工件板厚 | 50mm |
| 彈簧厚度 | 0.3mm |
| 加工面粗糙度 | 1.56μmRz |
| 凸加工時間 | 3小時45分 |
| 凹加工時間 | 4小時30分 |
| 加工液 | 水 |
厚工件的PIKA加工
使用厚工件的S-PIKA-WATER進行加工的實例。
| 電極絲直徑 | φ0.20 |
| 工件材質 | G5(超硬) |
| 工件板厚 | 70mm |
| 加工面粗糙度 | 0.696μmRz |
| 加工時間 | 2小時45分 |
| 加工液 | 水 |
細絲實現的齒輪嵌合
使用φ0.05的細絲對模塊0.25齒輪進行加工的實例。
| 電極絲直徑 | φ0.05 |
| 工件材質 | G5(超硬) |
| 工件板厚 | 10、15mm |
| 加工面粗糙度 | 0.48μmRz |
| 加工時間 | 17小時21分 |
| 加工液 | 油 |
