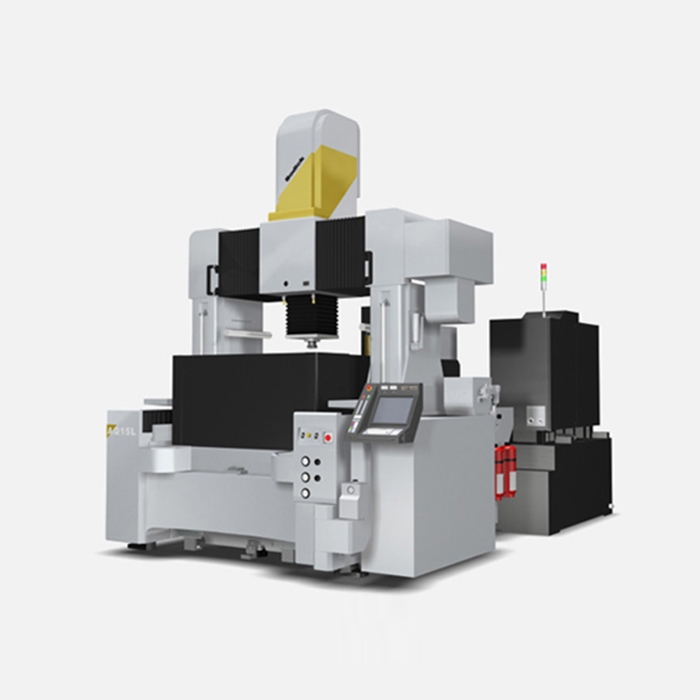

線性馬達驅動 大型放電成型加工機
附加檔
AQ15L.pdf產品介紹
產品特徵
世界首創在XYZ3軸搭載本社制線性馬達
由最大加速度1.2G（G：重力加速度）達到的高速、高加速SERVO JUMP實現了無噴流、高精度複製加工。
採用不受工件重量影響的高剛性門型構造
在加工點軸線上配置Z軸，採用無過懸的機械構造，從而避免了對全軸的線性馬達推力造成損害，實現了高響應高精度的加工。
“前後、左右”完全對稱的構造最大程度地抑制了環境變化的影響
由於機床的前後、左右採用完全對稱的結構，把環境溫度對機床形狀造成的影響抑製到最小，實現了穩定的高精度加工。
Y軸輔助行程支持了機床作業性的提高以及ATC裝置的運作效率
通過搭載活用了輔助行程的ATC（電極自動交換）裝置，對應了連續加工，機床的作業率得到了大幅度提高
產品規格
| 各軸行程 X×Y×Z(mm) | 900 × 1500(+500) × 600 |
| 最大懸垂質量(kg) | 100 |
| 最大工件質量(kg) | 10000 |
| 機床主體尺寸 寬×長×高(mm) | 3050 × 5180 × 4220(包括電源和輔助油箱) |
| 總電氣容量 | 3相 50/60Hz 18kVA(包括加工液冷卻裝置) |
| 氣壓(MPa) | 0.65 |
| 空氣流量(Nl/min) | 100 |
| 其他規格 | 請另外諮詢 |
