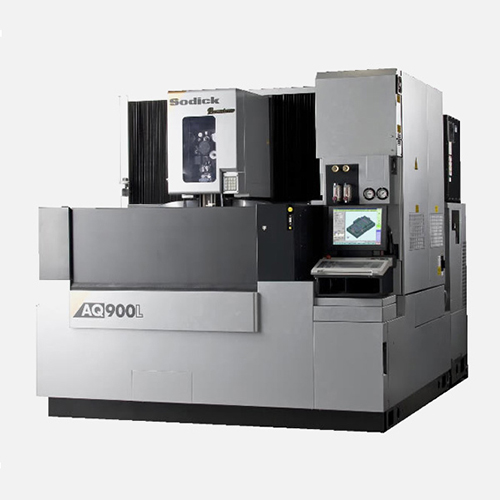

AQ900L 線性馬達驅動 線切割放電加工機

    附加檔

    AQ900L.pdf
    產品名稱 : 線性馬達驅動 線切割放電加工機
    產品型號 : AQ900L
    產品描述

    主要致力於汽車儀表板、保險槓等大型模具,對應大畫面顯示器普及帶來的大型化的模具製造。

    產品介紹

    產品特徵

    XYUV軸搭載本社開發、製造的線性馬達

    通過線性馬達驅動線切割放電加工機,能夠在更廣泛的加工領域實現高速度、高精度、高品味加工的優越性。

    同等級機床中最小的佔地空間&超高剛性​​構造

    採用獨有的列驅動器方式和機電一體型構造,在同等級的機床中實現了最小占地空間。此外,通過使用了最新的Rib式設計,確保了加工大型工件必須的剛性。並且標準裝備了能在使用環境下追踪室溫變化的“精密熱變位修正軟件”系統,即使面對10°度的溫度變化也能進行精密加工。

    適應一切加工

    對於任何形狀都能進行穩定的放電控制,在最小切割數下實現高效率的加工。如通過以獨有的“張力伺服功能”為核心的高板厚加工及“錐度功能:可選項”等功能,實現具有優異加工精度的廣角度錐度加工等。

    完全對應連續自動精密加工

    標準裝備了能使用最大20kg電極絲卷的送絲裝置和裁斷機(切斷式電極絲排出裝置)、面向高板厚工件的新型AWT(自動接線)裝置以及新型三連式過濾器,大型線切割放電加工機首次在世界上實現了連續自動精密的運轉。

    產品規格

    各軸行程 X×Y×Z(mm) 900 × 600 × 400
    U×V軸行程(mm) 920 × 620
    錐度加工控制角度 ±30°(板厚:150mm)
    最大工件尺寸 寬×長×高(mm) 1200 × 900 × 400
    最大工件質量(kg) 2000
    機床主體尺寸 寬×長×高(mm) 2380 × 3150 × 2395 (包括電源和輔助油箱)
