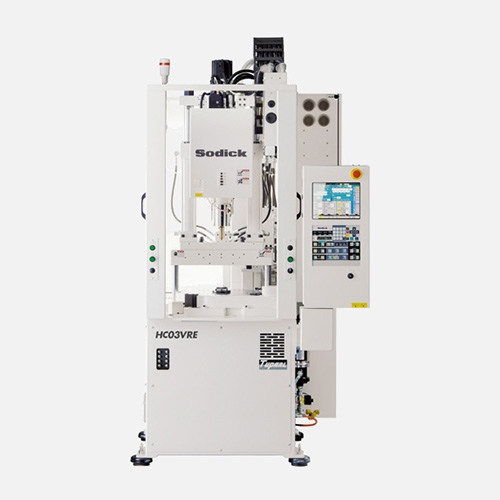

HC03VRE 高週期小型旋轉式立式射出成型機
    產品名稱 : 高週期小型旋轉式
    產品型號 : HC03VRE
    產品描述

    靈活地對應小件精密部件的多品種化,短交期化

    超高週期,超小型,超穩定的射出成形機

    產品介紹

    主要特長

    超高週期成形

    V-LINE通過對塑化和射出的分工,消除了塑化計量時·射出時的不穩定因素,是可進行穩定的計量,射出的塑化射出裝置。因此,即使是技術要求高的小物件精密部件,在高週期性下也可穩定的成形。

    電動式直壓合模

    採用4根導桿,確保了高筆直性以及高剛性,使合模力均勻的作用在模具上。通過穩定的閉模·合模,向模具施加最合適的面壓,減輕對模具的負擔,可減少對模具的維護,延長了模具的壽命。

    超高週期成形

    通過一個動作完成閉模·合模的合模方式,以及採用帶式驅動的工作台轉動,實現了0.9秒一個週期。 (閉模·合模、工作台的轉動、開模各0.3秒)

    ※下模模具2面36kg、開合模衝程為80mm時

    ※相當於空轉

    新功能!週期時間表

    採用新的周期時間表畫面,可一目了然的確認整個成形週期,實現了周期的可視化。通過此功能,可縮短的成形動作變得一目了然,達到削減時間損耗的目的。另外,可簡單的對各工程動作的周期進行自定義設置,為高循環做出了貢獻,提高了生產性。



    產品規格

    合模装置
    最大合模力(kN) 29.4
    最大模具尺寸(mm) 180 × 150
    轉台尺寸(mm) φ 460
    白天(mm) 300
    模具的最小厚度(mm) 150
    脱模行程(mm) 30
    塑化射出裝置
    螺桿直徑(mm) 14
    柱塞直徑(mm) 8 12
    最大射出壓力(MPa) 197
    理論射出容量(cm3 2 4.5
    最大射出速度(mm/s) 500 400
    塑化能力(kg/h) 5
    機械尺寸·重量
    機床尺寸(長×寬×高)(mm) 1625 × 1178 × 2600
    機床重量(kg) 1900
    電源部
    電源輸入規格 AC200V 50/60Hz
    NC部 本社制CNC
    總電容量(kVA) 29
